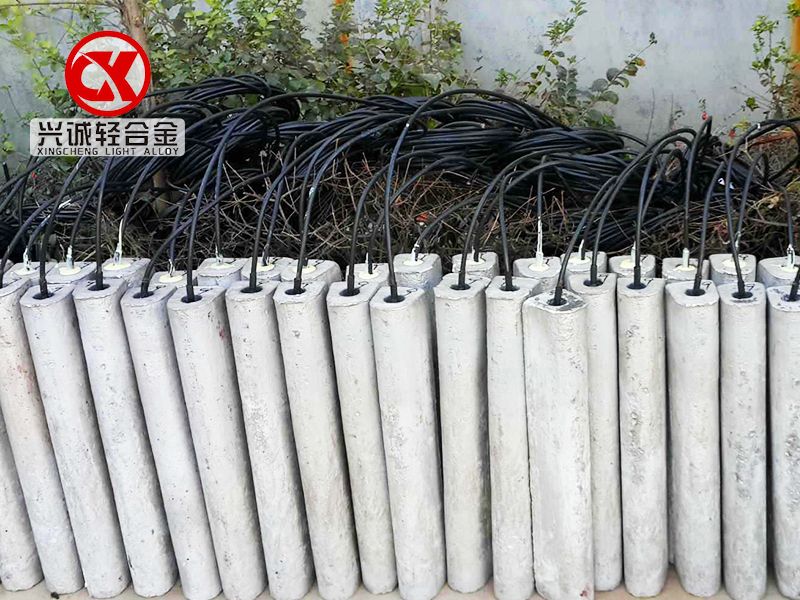

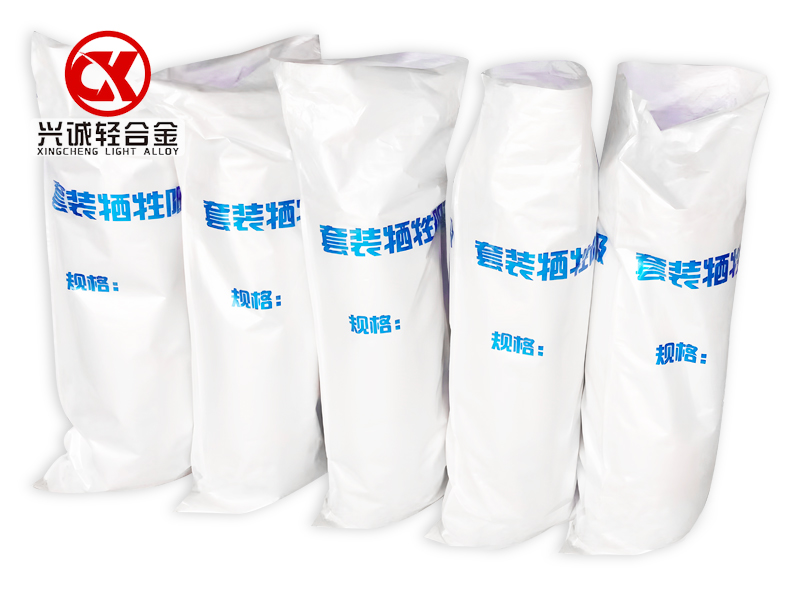

預包裝鎂合金犧牲陽極Prepacked magnesium alloy sacrifice anode　　1、產品說明The product description　　執行標準GB/T17731-2009《鎂合金犧牲陽極》　　Standard GB/T17731-2009 "Magnesium alloy sacrifice Anode"　　適用范圍Scope of application　　土壤介質中的陰極保護。 Cathodic protection in soil media.　　產品特點Product features　　在工廠已經完成組裝，施工方便。　　Assembly has been completed in the factory, construction is convenient.　　詳細介紹Detailed introduction　　預包裝鎂合金陽極是我公司為適應工程建設高節奏的施工要求，在以往單支犧牲陽極的基礎上，輔以套裝配件組裝而成。使顧客施工更方便，滿足顧客需求。套裝鎂合金陽極，由犧牲陽極1支，一根VV1* 10mm2電纜若干米，填包料若干公斤，棉布口袋1條，塑料編織袋1條組成。裸陽極首先和電纜連接，連接部位用環氧樹脂密封，然后加填充料封裝在棉布袋里。組裝鎂陽極的質量指標為：電纜連接電阻低，電纜連接強度高。填充料的構成為：　　Pre-packed magnesium alloy anode is assembled by our company on the basis of single sacrificial anode and supplemented with set accessories to meet the requirements of high speed and high efficiency in engineering construction. Make customer construction more convenient to meet customer needs. The magnesium alloy anode is composed of 1 sacrificer anode, a VV1* 10mm2 cable of several meters, several kilograms of packing material, a cotton pocket and a plastic woven bag. The bare anode was first connected to the cable, the connection was sealed with epoxy resin, and then filled in a cotton bag. The quality index of assembled magnesium anode is: low cable connection resistance, high cable connection strength. The composition of filling material is:　　(1)石膏粉：75%、(2)膨閏土：20%，(3)無水硫酸納：5%　　(1) Gypsum powder: 75%, (2) bentonite: 20%, (3) anhydrous sodium sulfate: 5%　　本著環保的理念，我司提供的產品都是可回收利用，或容易被環境所分解的，不含有毒有害物質?！　n line with the concept of environmental protection, our products are recyclable, or easy to be decomposed by the environment, do not contain toxic and harmful substances.　　2.鎂合金犧牲陽極化學成份Magnesium alloys sacrifice anode chemistry　　3.鎂合金犧牲陽極電化學性能Magnesium alloy sacrificial anode electrochemical performance　　4.常用鎂合金犧牲陽極規格型號　　Common magnesium alloy sacrificial anode specifications and models　　5.鎂合金犧牲陽極填包料配方Formula of magnesium alloy sacrificial anode packing material　　6.產品參考圖片Product reference picture

　　純鎂犧牲陽極　　鎂為活潑金屬，其電化學性能受雜質和合金元素的影響很大。當其含有少量雜質，特別是含有析氫過電位較低的雜質時，會使鎂的自溶傾向增大，電流效率降低。鎂中的一些雜質元素，如Fe, Co, Mn是以單質的形式固溶于鎂基體中的，而另一些雜質，如Al, Zn, Ni, Cu等元素則易與鎂形成金屬間化合物，無論哪類雜質元素，它們相對于鎂固溶體都呈現出強烈的陰極性，能增大析氫的有效面積，進一步增大鎂的腐蝕速度。盡可能降低純鎂陽極中雜質元素的含量是必要的。雜質元素的質量分?jǐn)?shù)(%)應控在:Zn<0.03. Mn<0.01. Fe<0.02, Ni<0.001 } Cu<0.001. Si<0.01.但這給純鎂陽極的生產帶來了困難。一般采用合金化方法，向工業鎂中加入一定量的合金元素如Mn, Al, Zn等，就可消除雜質元素的不良影響，獲得性能優良的鎂合金犧牲陽極材料。一般的純鎂陽極由于電流效率很低(僅為30%左右)，使用壽命短，故己很少使用　　Mg-Mn犧牲陽極　　錳在鎂中的溶解度為3.4%，如果熔煉方法控制適當，可得到含有少量Mn晶體的Mg-Mn單相固溶體組織。錳是控制鎂中雜質的一種很有效的凈化元素，可消除雜質的不良影響，降低鎂的自腐蝕速度。在鎂合金熔煉過程中，錳與鐵能生成比較大的Fe-Mn化合物而沉積于溶體底部，而殘留在合金中的鐵則溶解于錳中或被錳所包圍，不產生陰極雜質的有害作用。但Mn在鎂合金中有偏析現象，過量的Mn反而會造成合金耐蝕性及塑性的下降。國內外生產的Mg-Mn系合金陽極的錳含量一般為0.5%-1.3%，所允許的雜質鐵和銅的含量分別小于0.03%和0.02%，比純鎂陽極中允許的雜質量高出十多倍。錳的另外一個作用是使Mg-Mn陽極在腐蝕溶解時，在鎂合金表面形成比氫氧化鎂膜更具保護作用的水化二氧化錳膜，使析氫作用進一步減弱。 有人將少量的鈣添加到Mg-Mn合金中，研究開發出一種高性能的Mg-Mn-Ca合金犧牲陽極材料，其含0.26%Mn和0.14%Ca。與Mg-Mn合金(Mg-1.27Mn )相比，該新型合金陽極的電流效率顯著提高，達到62.36% (Mg-Mn合金為50.94%)，且其驅動電壓也有所增大。據研究認為加入鈣后使合金晶粒細化，并且在鎂基體的晶界上析出了Mg2Ca陰極性化合物，從而降低了晶間腐蝕傾向，減少了晶粒的剝落，使合金的溶解變得均勻。這是Mg-Mn-Ca合金具有較優電化學性能的主要原因。　　Mg-A1-Zn-Mn　　根據鋁和鋅的含量不同，性能不同，其中性能較好和獲得廣泛應用的主要是Mg-6Al-3Zn-Mn合金，其表面溶解均勻，電流效率大于50%.鋁是陽極中的主要合金元素，可與鎂形成Mg17 A112強化相，提高合金的強度。但向工業鎂中單獨添加鋁時，可形成大量的Mg Al, Mg2A13, Mg4 A13等金屬間化合物，這些金屬間化合物的存在，都會增大鎂的自腐蝕速度、加速固溶體的破壞。鋅可降低鎂的腐蝕率，減小鎂的負差異效應，提高陽極電流效率。微量的錳可抵消雜質鐵、鎳的不良影響。當錳的添加量為0.3%時，可使鐵的允許含量達到0.02%，但同時也會降低電流效率。因此，雜質鐵的含量以及相應的錳含量應盡可能低。鋁、鋅、錳的同時存在可進一步降低對工業鎂中的雜質元素含量的要求。為了獲得良好的電化學性能，Mg-AI-Zn-Mn系合金的雜質含量應嚴格控制。在相近的合金成分條件下，雜質少的合金的電流效率明顯高于含雜質多的合金?！　￡帢O保護是基于電化學腐蝕原理的一種防腐蝕手段。美國腐蝕工程師協會對陰極保護的定義是：通過施加外加的電動勢把電極的腐蝕電位移向氧化性較低的電位而使腐蝕速率降低。犧牲陽極陰極保護就是在金屬構筑物上連接或焊接電位較負的金屬,如鋁、鋅或鎂。陽極材料不斷消耗,釋放出的電流供給被保護金屬構筑物而陰極極化，從而實現保護。外加電流陰極保護是通過外加直流電源向被保護金屬通以陰極電流，使之陰極極化。該方式主要用于保護大型或處于高土壤電阻率土壤中的金屬結構?！　”Ｗo(hù)電位是指陰極保護時使金屬腐蝕停止（或可忽略）時所需的電位。實踐中，鋼鐵的保護電位常取-0.85V（CSE），也就是說，當金屬處于比-0.85V（CSE）更負的電位時，該金屬就受到了保護，腐蝕可以忽略。　　化學反應方程式　　陽極反應：Mg－2e→Mg2+　　陰極反應：H2O+ O2+2e →2OH－　　鎂犧牲陽極的作用是使陰極（如鋼鐵等金屬）的腐蝕速率降低，達到保護陰極的目的。　　鎂合金保護陰極的基本前提是陰極在沒有外加干擾的情況下的腐蝕屬于電化學腐蝕（即腐蝕的過程有電流產生），但并不是所有的電化學腐蝕都能用犧牲陽極來保護，具體的應用過程中應具備以下條件：　　1）腐蝕介質必須是能導電的，以便能建立連續的電路?！　?）被保護的金屬材料所處的介質中要容易進行陰極化，否則耗電量大，不易進行陰極保護。　　3）對于復雜的金屬設備或構筑物，要考慮幾何上的屏蔽作用，防止保護電流的不均勻性?！　?）電絕緣（陰陽極之間）　　5）電連續性（陰極系統間）　　6）罐內保護禁止用鎂合金犧牲陽極?！　「鶕?jù)用途的不同，鎂合金犧牲陽極的形狀和尺寸也不相同，通常所用的D、S型陽極主要用在土壤環境中，帶狀陽極主要應用于高電阻率的土壤、淡水及空間狹窄的局部場合。

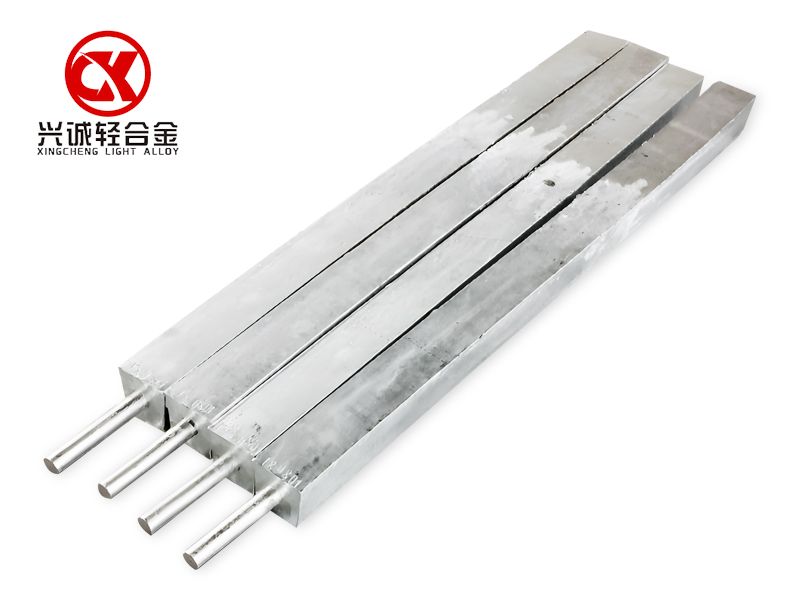

　　主要性能　　極高的電化學性能、單位重量的陽極材料發電量大，約為鋅陽極的3倍，鎂陽極的2倍。在海水及含氯離子的其他介質中，性能良好，發出電流的自調節能力強?！　∵m用范圍　　鋁合金犧牲陽極適用于海水介質中的船舶、機械設備、海洋工程和海港設施以及海泥中管道、電纜等設施金屬防腐蝕的陰極保護。

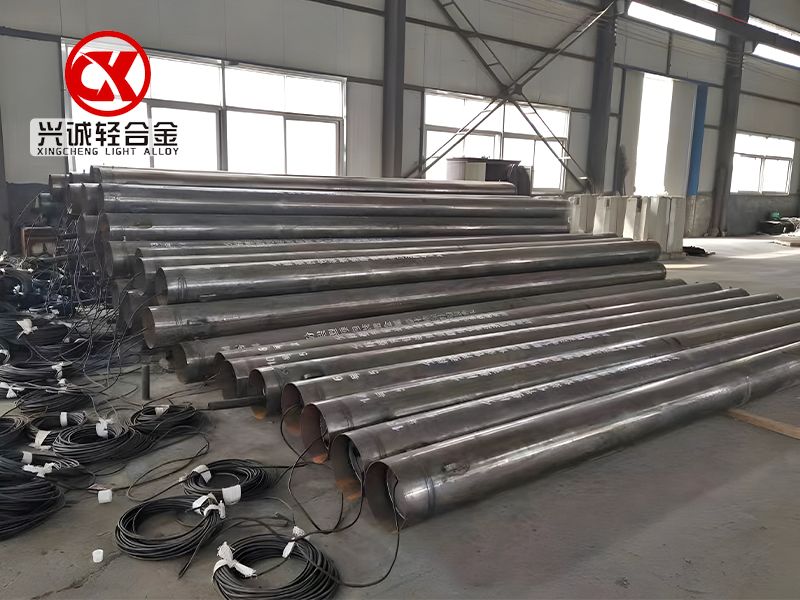

　　深井陽極通常情況下是指被埋在15米以下的以豎直方向擺放的陽極。深井陽極主要的工作環境一般是在施工地方空間比較狹小或者施工土壤的電阻率非常高的情況中的?！　∩罹?yáng)極的優點有：陽極與被保護的設施結構之間有一段距離，可以使陰極保護電流分布的更均勻；而且可以減少對其他埋在周圍的金屬設施的腐蝕干擾。深井陽極的采用的材料一般多采用硅鐵陽極或者采用混合金屬氧化物筒狀陽極，鋪設好陽極后用冶金焦炭或者煅燒石油焦炭回填陽極溝。　　深井陽極的安裝深度一般在20米以下的豎直陽極，使用范圍一般采用在空間狹小或者土壤電阻率比較高的地方等。之所以采用深井陽極優點有：陽極距離被保護金屬之間有一定的距離，使陽極釋放的電流能更好的分布均勻。還可以減少對其他金屬結構的腐蝕干擾。深井陽極多采用的混合金屬氧化物筒狀陽極和硅鐵陽極，填埋料大多采用焦炭。

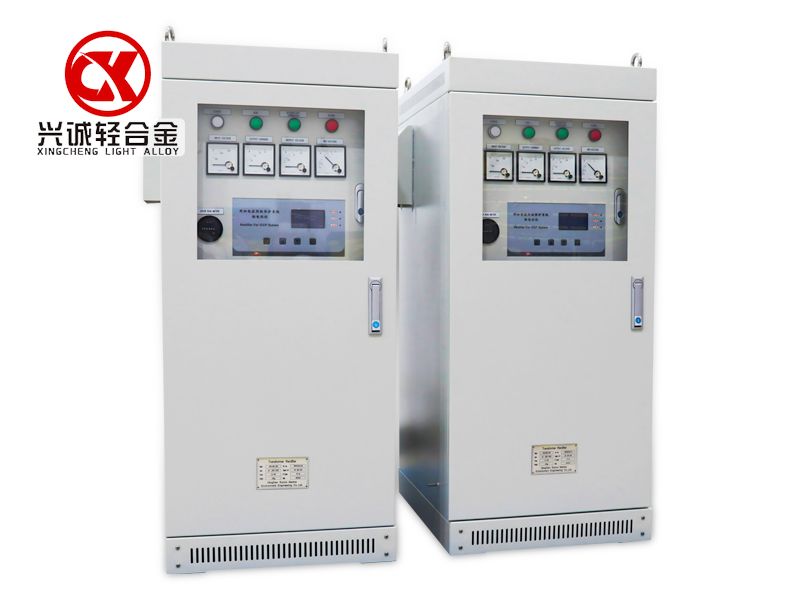

　　理想的三電極恒電位儀電路主要由運算放大器、三電極體系、樣品溶液、反饋電阻四部分構成。其中三電極體系由工作電極、參比電極、輔助電極組成。工作電極的作用是在外加電位條件下，使待測溶液發生電化學反應，從而測定該電極上產生的電流；輔助電極和工作電極組成一個導通回路；而參比電極作為工作電極和輔助電極的基準電極。反饋電阻主要將工作電極產生的電流轉換成電壓，以符合后端采集輸入的要求 ?！　『汶娢粌x的核心是比較放大器，由深度負反饋的差動放大器構成，一般采用性能優良的集成運算放大器擔任，其輸入是控制和參比（取樣）電路，輸出到跟隨放大、控制移相、振蕩等電路生成觸發脈沖，極化電源由晶閘管整流電路構成，通過改變導通角實現調節輸出。

　　恒電位儀整體說是一個負反饋放大——輸出系統，與被保護物（如埋地管道）構成閉環調節，通過參比電極測量通電點電位，作為取樣信號與控制信號進行比較，實現控制并調節極化電流輸出，使通電電位得以保持在設定的控制電位上。　　恒電位儀本身就是一臺整流器下的一個分支，具有恒電位，恒電流功能。恒電位指的是，將參比電極反饋?zhàn)鳛楹愣?biāo)準，來控制整理器的輸出。如果一旦恒電位出現問題，比如說干擾，參比電極損壞等，這時恒電位儀怎么工作呢？這時需要恒電流功能，恒定電流輸出，也就是說，電流輸出不變，電壓變化?！　≈灰獌x器的放大倍數計算設計得正確，取樣信號特性與儀器輸入輸出特性有足夠的線性一致，并且調整良好，恒電位儀在額定工作范圍內可使被保護物通電點的電位與設定的控制電位一致，誤差一般在5mV以下。正因其有使通電點電位保持近于恒定的性質，因此稱為恒電位儀。

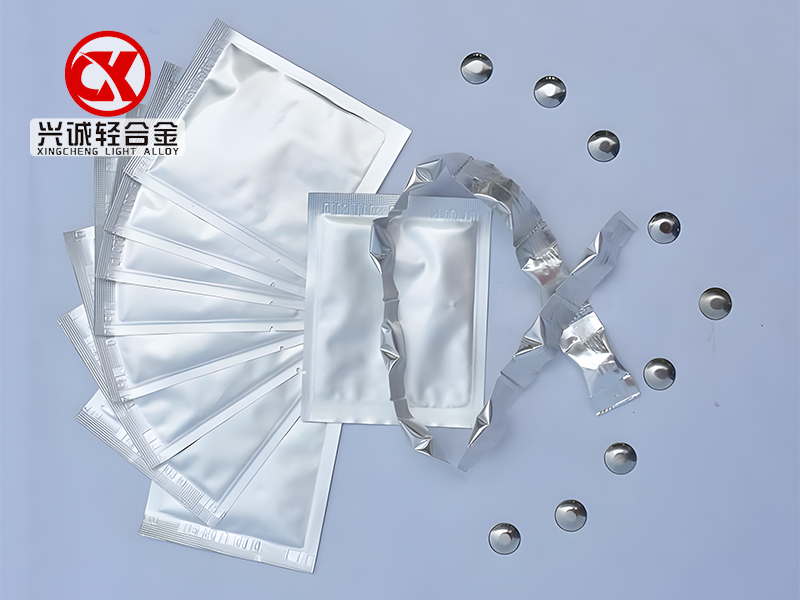

　?。?）焊接點的電流截流量和導線相等；　?。?）焊接點是永 久性的，不會因松動或腐蝕造成高電阻；　　（3）焊接點像銅一樣，而比銅本身更加堅韌，且不受腐蝕性產物的影響；　?。?）焊接點能經受反復多次的大浪涌（故障）電流而不退化；　?。?）焊接操作方法簡單，容易上手；　　（6）設備輕便，攜帶方便；　?。?）焊接時，不需要外接電源或熱源；　?。?）從外觀便能核查焊接的質量；　　可用于焊接銅、銅合金、鍍銅鋼、各種合金鋼包括不銹鋼及高阻加熱熱源材料。
